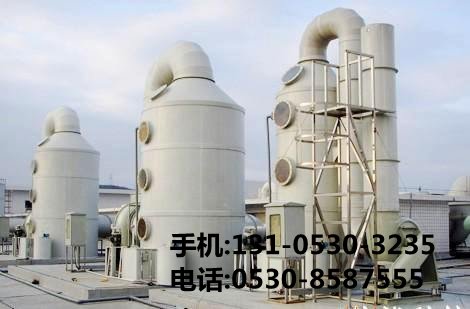

pp廢氣吸收塔結構







pp廢氣吸收塔結構由塔體、填料、液體散布器、氣水分離器、噴淋系統、循水泵、循水池、藥液儲存投加系統等單元組成。





pp廢氣吸收塔塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋液從塔***經液體散布器噴淋到填料上，并沿填料外表流下。氣體從塔底送入，經氣體散布設備散布后，與液體呈逆流連續經過填料層的空地，在填料外表上，氣液兩相密切接觸進行傳質。 當液體沿填料層向下活動時，有時會呈現壁流現象，壁流效應形成氣液兩相在填料層中散布不均，從而使傳質功率下降。因此，噴淋塔內的填料層分為兩，中心設置再散布設備，經從頭散布后噴淋到基層填料上。

為了避氣體攜走噴淋液，在塔***部氣水分離器，有效截留噴淋液。噴淋液循使用，在使用過程中會有部分損失，位于塔底的循水箱適時彌補噴淋液。
